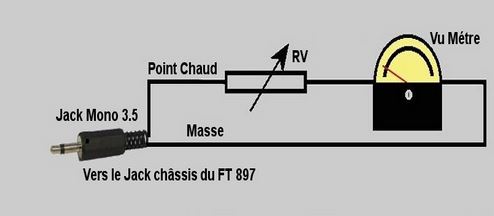

S-Metre supplementaire:
Pour la résistance variable utilisez une 10k
Dans le menu 60, et en selectionnant la valeur FS le signal sera calibré à 1mA à pleine echelle
pour effectuer le reglage.

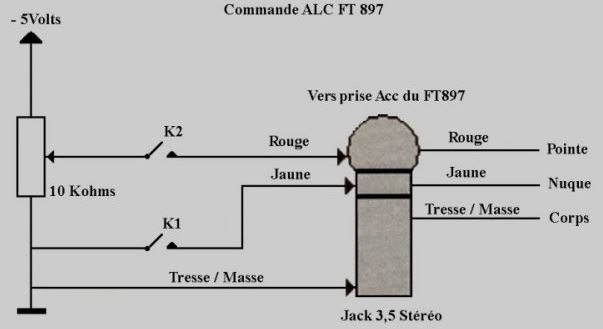

Commande ALC:
Brochage MC 60 pour FT987D
RJ45 vue du transceiver MC-60
De gauche à droite
De gauche à droite
8=Dwn 1=Mic
7=Up 2=Ptt
6= +5v 3=Dwn
5=Mic Gnd 4=Up
4=Mic 5=Nc
3=Ptt 6=Nc
2=Gnd 7=Mic Gnd
1=Fats/scan 8=Ptt Gnd
7=Up 2=Ptt
6= +5v 3=Dwn
5=Mic Gnd 4=Up
4=Mic 5=Nc
3=Ptt 6=Nc
2=Gnd 7=Mic Gnd
1=Fats/scan 8=Ptt Gnd
