Présentation du repeater F5ZCV B
J'ai maintenant terminé la mise en place du repeater D-Star
enregistré pour le moment en mode F1D.

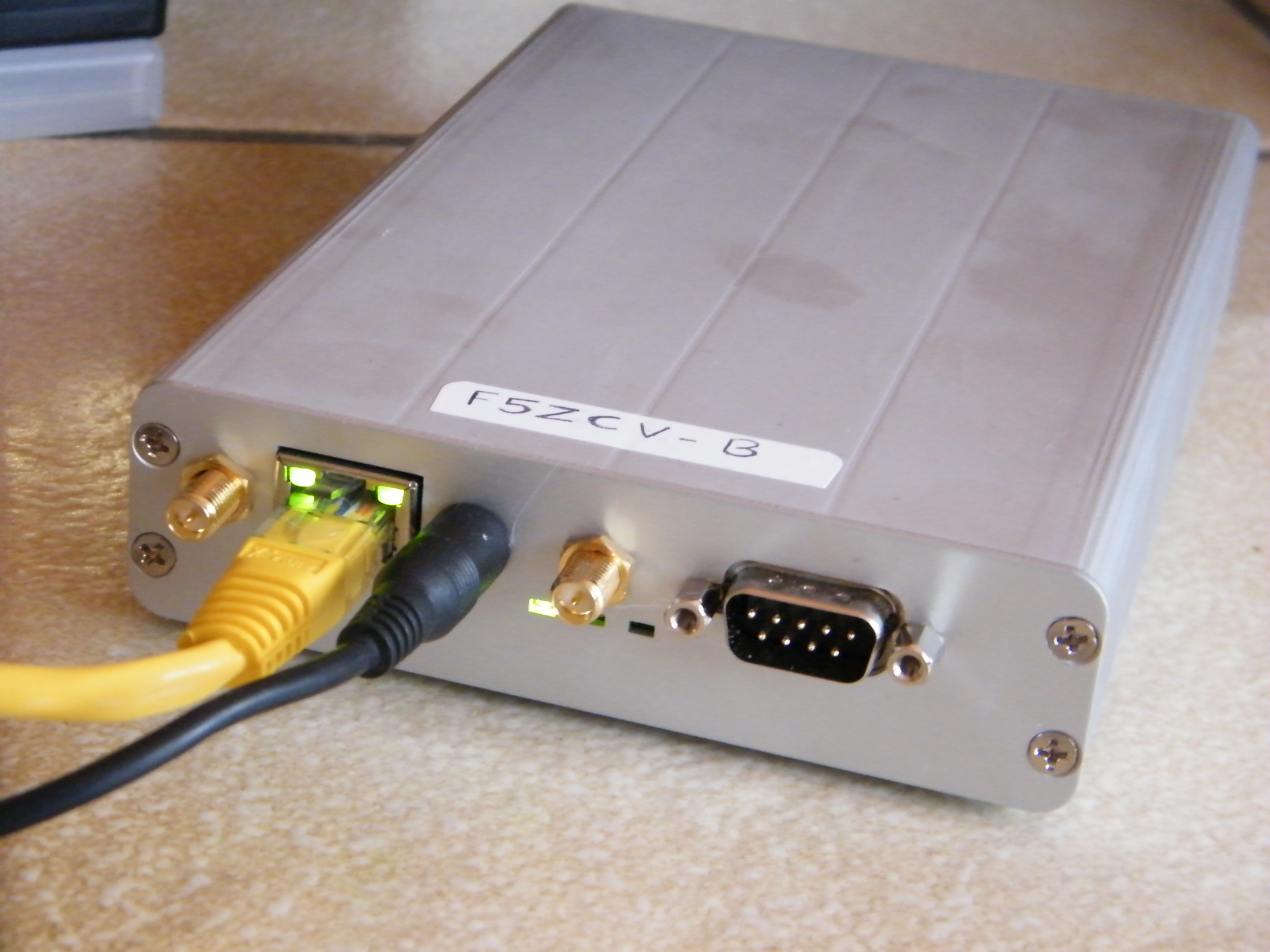

Je travail avec le module HOTSPOT de chez Dutch star
(voir photo ci-dessus dans son nouveau boîtier de type identique à celle utilisée pour le DVDONGLE et le DVAP)  Voici le modem vue interrieur
Configuration des SWITCH
SW 1 : 2/3 SW 3 : 2/3 SW 5 : NULL SW 7 : 1/2 J'ai utiliser la méthode classique de la notice d'utilisation envoyée avec le modem. Concernant la fenêtre mode settings: RAW OFF SlowData Conv Off CRC Check On Half Duplex On COS Check Off RSSI Report Off Last Frame On Updating the Firmware: Je vous invite en premier lieu, de vous assurer d'avoir la mise à jour proposé sur le site. De mon côté, je suis passé du fichier hsa 0300.hex à la version 0302.hex
Côté transceiver j'utilise le nouveau venu ici, le FT7900
Dans l'attente d'un radio téléphone ATR2400.
Concernant le PC pour un côté pratique, il est préferable d'utiliser un mini PC
tel que l'Alix3d3 Je l'utilise avec la distribution voyage linux  Dernier point concernant l'alimentation, voici celle utilisée pour environ 45€ pour la trouver cliquez sur l'image  Specs: Input Voltage: 220~240V AC Output Voltage: 13.8v DC Output Amps: 25A Output Watts: 350W Temperature Cutoff: <100deg C Cooling: Single Fan Dimensions 165.5 x 111 x 50.5mm Weight: 710g Visitez la page ircDDB http://www.ircddb.net/ Pour la configuration avec cette méthode, je vous invite à découvrir le tutoriel de F1SMF qui a fait un enorme travail et ce sans transceiver; Bravo à lui la configuration se trouve à cette adresse http://f1smf.free.fr/articles.php?lng=fr&pg=39
INFO:
Le Firmware du hotspot ci-dessus est bien détecter par IrcDDB avec la configuration du module de Satushi à découvrir ici http://www.d-star.asia/ A suivre l'installation d'un DASHBOARD sur cette page.
.....................................................................................................................
